Dans un monde industriel en constante évolution, la sécurité des machines est devenue une priorité. L’arrêt d’urgence est un dispositif essentiel, garantissant non seulement la sécurité des opérateurs, mais aussi la protection des équipements. Le câblage adéquat et la redondance sont des composants clés pour assurer un fonctionnement optimal de ces systèmes. En 2026, avec l’augmentation de l’automatisation et des technologies modernes, comprendre comment ces éléments interagissent est crucial.
Câblage d’un bouton d’arrêt d’urgence : pourquoi c’est crucial
Le câblage d’un bouton d’arrêt d’urgence est un élément fondamental pour assurer la sécurité sur le lieu de travail. Cette étape n’est pas simplement une obligation réglementaire, mais une nécessité pratique. Un système de câblage défectueux peut avoir des conséquences dramatiques en cas d’urgence.
Exigences normatives et performances
Dans un contexte où la norme ISO 13849-1 est prévalente, il est crucial de respecter les exigences de niveau de performance (PLe). Cela signifie que le câblage doit être conçu de manière à garantir que les défaillances individuelles n’engendrent pas une situation dangereuse. Le câblage à deux canaux est une méthode recommandée pour répondre à cette exigence. Ce type de câblage utilise deux contacts à ouverture indépendante sur le bouton d’arrêt d’urgence.
Chaque contact est relié à un relais de sécurité distinct. Par exemple, considérons une situation où l’un des contacts reste collé. Dans un câblage à un seul canal, ce défaillance pourrait entraîner un problème majeur, car le relais de sécurité ne recevrait pas le signal d’arrêt. En revanche, la redondance permet de s’assurer que même en cas de défaillance d’un canal, le deuxième canal fonctionnera, garantissant ainsi l’arrêt de la machine.
Configuration typique de câblage

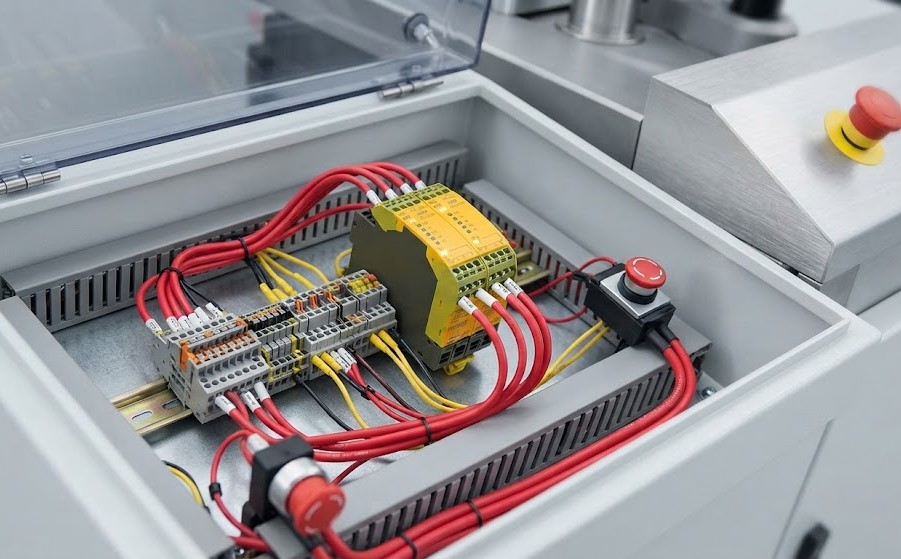

La configuration typique d’un câblage solide commence par deux voies distinctes. Le premier contact est connecté entre l’alimentation standard (souvent 24V DC) et l’entrée S11 d’un relais, tandis que le second contact sera relié à S21. Les bornes S12 et S22 se connectent à la masse, ce qui permet au relais de surveiller l’état de chaque canal en permanence.
| Composant | Rôle |
|---|---|
| Contact 1 | Ouvre le circuit vers entrée S11 |
| Contact 2 | Ouvre le circuit vers entrée S21 |
| Relais de sécurité | Surveille l’état des circuits |
Détection d’anomalies et fiabilité
Les relais modernes ne se contentent pas de détecter l’ouverture ou la fermeture des circuits, mais surveillent également la simultanéité des deux canaux. Si un canal s’ouvre mais pas l’autre dans un délai critique, le relais interprète cela comme une anomalie. Ce système, qui permet de maintenir l’intégrité de la sécurité, est essentiel, car les études montrent que plus de 70% des défaillances dans les circuits de sécurité proviennent des entrées et sorties.
La surveillance croisée entre les canaux assure un contrôle rigoureux, permettant ainsi d’éviter des situations dangereuses. Les boutons d’arrêt d’urgence doivent également être équipés de contacts à ouverture positive, garantissant que même si les contacts se soudent, l’action mécanique de l’utilisateur ouvrira toujours le circuit. Cette double assurance est cruciale pour un environnement de travail sûr et fiable.
Redondance : un élément de sécurité indispensable
La redondance est un principe fondamental en matière de systèmes de sécurité. La mise en place d’une redondance efficace permet d’assurer la sécurité des opérateurs lors de l’utilisation de machines potentiellement dangereuses. Comprendre comment intégrer cette redondance dans le câblage d’un arrêt d’urgence peut faire la différence entre un incident évité et un accident tragique.
Qu’est-ce que la redondance ?
La redondance fait référence à l’inclusion de composants supplémentaires dans un système industriel afin de garantir une fonctionnalité continue en cas de défaillance d’un élément unique. Dans le cas des dispositifs d’arrêt d’urgence, la redondance prend la forme d’un câblage parallèle avec des contacts indépendants. Cela permet à une machine de continuer à fonctionner dans des conditions de sécurité, même si un élément du système échoue.
Évaluation des risques et ILC
Avant d’intégrer des systèmes de redondance, il est indispensable d’évaluer les risques potentiels. Un processus d’évaluation structuré peut aider à déterminer quelles parties de l’équipement nécessitent une protection supplémentaire. L’analyse du cycle de vie (ILC) est un outil utile dans ce contexte. Elle aide à cerner les périodes où les risques sont les plus élevés et à ajuster le niveau de redondance en conséquence.
- Évaluation des risques : Identification des défauts potentiels.
- Planification de la mise en œuvre : Établir des protocoles de vérification réguliers.
- Test de redondance : Simulation d’une défaillance pour s’assurer que les systèmes fonctionnent correctement.
Réglementations et pratiques recommandées
Les réglementations imposent parfois des exigences spécifiques en matière de redondance. Il est primordiale de suivre ces directives pour garantir la conformité et la sécurité. Chaque machine doit être examinée en fonction de son usage spécifique, en tenant compte des normes reconnues dans l’industrie. Cela n’est pas qu’une obligation légale, mais une nécessité pour garantir l’intégrité de l’équipement et la sécurité de l’utilisateur.
